Vendita e commercio di profilati a norma DIN 59705 per cilindri pneumatici / tubi calibrati in alluminio per cilindri pneumatici

NOTA: CARATTERISTICHE TECNICHE PECULIARI PRODOTTO DI ALTA QUALITA’ dopo accurata estrusione il profilo viene sottoposto a speciale lavorazione di calibratura a freddo della camicia (parte interna)
 Lega Alluminio 6060 T6 / 6063 T6
Caratteristiche meccaniche minime:
Rm = Mpa 245 Rp 0,2 = Mpa 200 A% = 8 HBW = 80
Anodizzazione:
- spessore dello strato di ossido: classe 20 µm +10/-4 (interno) +10/-8 (esterno)
- durezza dello strato di ossido: 420 HV25 +130/-30
Rugosita’ diametro interno:
-Ra radiale = 0,6 µm -Rmax radiale = 9 µm -Ra assiale = 0,4 µm
-* Ra radiale = 0,8 µm -* Rmax radiale = 10 µm -* Ra assiale = 0,5 µm

Scaricate il catalogo completo dei profili in alluminio per cilindri pneumatici

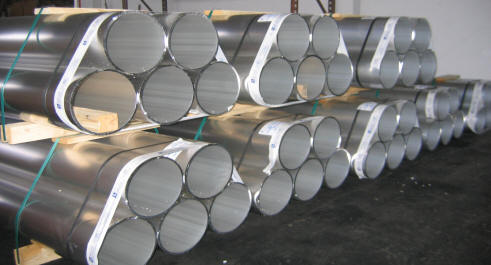

  cubo calibrato in alluminio per cilindri pneumatici tubi estrusi in alluminio


Codice

Diametro Interno (mm)

Toll. D. Interno

Diametro Esterno (mm)

Spessore

PNT1216

*12

H11

16

2

PNT1620

*16

H11

20

2

PNT2024

*20

H11

24

2

PNT2025

*20

H11

25

2,5

PNT2529

*25

H11

29

2

PNT2530

*25

H11

30

2,5

PNT3236

32

H11

36

2

PNT3238

32

+0,2/-0

38

3

PNT3540

35

+0,2/-0

40

2,5

PNT3640

36

+0,2/-0

40

2

PNT4044

40

H11

44

2

PNT4045

40

H11

45

2,5

PNT5054

50

H11

54

2

PNT5055

50

H11

55

2,5

PNT5057

50

H11

57

3,5

PNT5060

50

+0,25/-0

60

5

PNT5560

55

H11

60

2,5

PNT5660

56

H11

60

2

PNT6065

60

H11

65

2,5

PNT6367

63

H11

67

2

PNT6368

63

H11

68

2,5

PNT6570

65

H11

70

2,5

PNT7075

70

+0,30/-0

75

2,5

PNT7580

75

H11

80

2,5

PNT8085

80

H11

85

2,5

PNT8086

80

H11

86

3

PNT8590

85

H12

90

2,5

PNT9095

90

H12

95

2,5

PNT9097

90

H12

97

3,5

PNT95100

95

H12

100

2,5

PNT100106

100

H12

106

3

PNT100107

100

H12

107

3,5

PNT105110

105

H12

110

2,5

PNT125131

125

H12

131

3

PNT125132

125

H12

132

3,5

PNT150160

150

H13

160

5

PNT160167

160

H13

167

3,5

PNT160170

160

H13

170

5

PNT200210

200

+1

210

5



In alternativa Scaricate:





Si realizzano anche piccoli quantitativi profili a disegno.

Dimensioni massime estrudibili
